سگ دست لیفتراک که با عنوان سگدست فرمان لیفتراک نیز شناخته میشود، یکی از قطعات مکانیکی مهم در مجموعه محور فرمانپذیر دستگاه است. این قطعه چرخ فرمانپذیر را نگه می‌دارد، به مجموعه محور متصل میشود و امکان تغییر زاویه چرخ را برای هدایت لیفتراک فراهم میکند. سلامت سگ دست و اتصالات مرتبط با آن، در کنترل‌پذیری دستگاه، مانور در فضاهای محدود و ایمنی عملیات انبارداری اهمیت دارد.
در ادامه با تاپکولیفت همراه باشید تا اطلاعات بیشتری را در مورد این قطعه، انواع و اجزای آن مطالعه کنید.

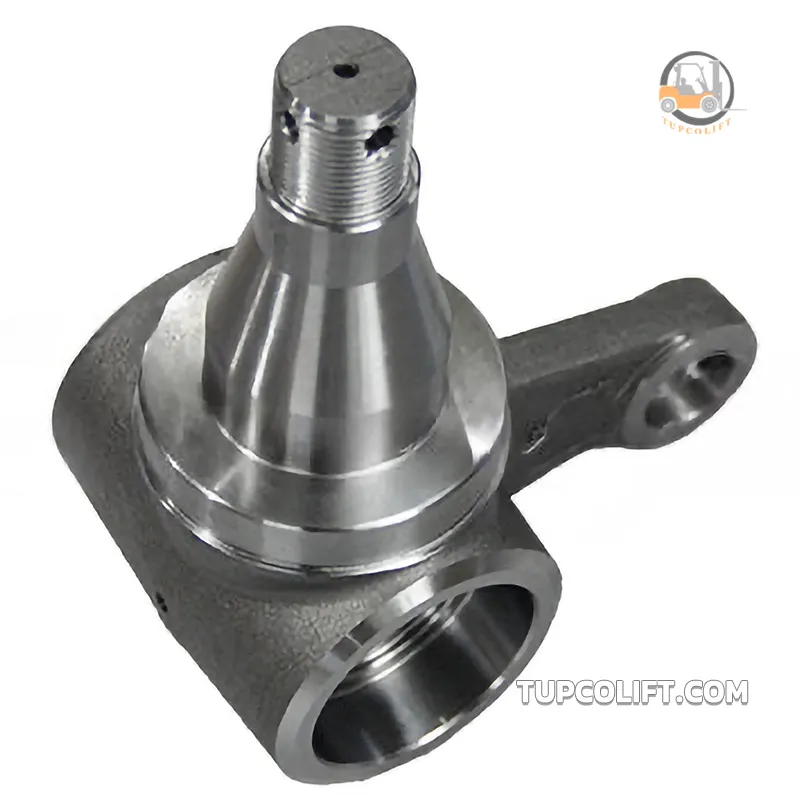

سگ دست لیفتراک چیست؟
سگ دست فرمان لیفتراک، یکی از اجزای مجموعه محور فرمان است که وظیفه نگهداری چرخ فرمانپذیر و فراهم‌کردن امکان چرخش آن را بر عهده دارد. این قطعه از طریق اتصالات مکانیکی به مجموعه فرمان و محور مربوط متصل میشود و حرکت ایجادشده در سازوکار فرمان را به تغییر زاویه چرخ تبدیل میکند. به این ترتیب، راننده میتواند مسیر حرکت لیفتراک را کنترل کند و در فضاهای صنعتی و راهروهای انبار مانورهای دقیق‌تری انجام دهد.
سگ دست معمولاً دارای بدنه‌ای مقاوم، محل نصب یا نگهداری مجموعه چرخ، محل قرارگیری شاهپین و بازوهای اتصال به مکانیزم فرمان است. طراحی دقیق و استحکام این بخش‌ها اهمیت دارد؛ زیرا قطعه در حین کار با نیروهای مکانیکی ناشی از وزن دستگاه، حرکت، ترمزگیری، شتاب‌گیری، عبور از سطوح ناهموار و مانور با بار روبه‌رو میشود.
در بسیاری از لیفتراکهای تعادلی متداول، از جمله مدل‌های دیزلی، دوگانه‌سوز و برقی چهارچرخ، محور فرمان در قسمت عقب دستگاه قرار دارد. در این ساختار، سگ دست فرمان یکی از اجزای مجموعه محور عقب است و امکان چرخش چرخ حول محور شاهپین را فراهم میکند. البته طراحی محور فرمان در همه مدلها یکسان نیست و باید ساختار هر دستگاه بهصورت جداگانه در نظر گرفته شود.
سگ دست فرمان در کدام قسمت لیفتراک قرار دارد؟
در بسیاری از لیفتراکهای تعادلی رایج، چرخهای جلو نیروی محرکه را منتقل میکنند و بخش عمده وزن بار را تحمل میکنند؛ در مقابل، چرخهای عقب برای هدایت و تغییر جهت دستگاه به کار می‌روند. در این نوع لیفتراک‌ها، سگ دست فرمان معمولاً در دو انتهای محور فرمان عقب قرار می‌گیرد و از طریق شاهپین یا مجموعه اتصالات محوری به محور متصل میشود.
محور یا بخش نگهدارنده چرخ روی سگ دست قرار می‌گیرد و بازوی فرمان آن به اتصالات مکانیکی سیستم فرمان متصل میشود. با حرکت این اتصالات، سگ دست حول محور چرخش خود حرکت میکند و زاویه چرخ عقب تغییر می‌یابد. در برخی لیفتراکهای خاص، ساختار سیستم فرمان متفاوت است؛ برای نمونه ممکن است چرخهای جلو یا هر چهار چرخ فرمانپذیر باشند. بنابراین محل نصب و شکل سگ دست به نوع لیفتراک و طراحی محور فرمان آن بستگی دارد.
وظایف و نقش سگ دست لیفتراک
وظیفه اصلی سگ دست فرمان، انتقال حرکت مکانیزم فرمان به چرخهای فرمانپذیر و فراهم‌کردن امکان تغییر زاویه آن‌ها برای هدایت لیفتراک است. هنگامی که اپراتور غربیلک فرمان را می‌چرخاند، نیروی فرمان از طریق مجموعه هیدرولیک و اتصالات مکانیکی به بازوی سگ دست منتقل میشود. در نتیجه، سگ دست حول محور شاهپین می‌چرخد و جهت چرخ تغییر میکند.
گاهی از سگ دست به‌عنوان قطعه‌ای مؤثر در جذب ضربات و کاهش انتقال اثر ناهمواری‌ها یاد میشود؛ با این حال، میزان جذب ضربه به طراحی کلی محور و اجزای مرتبط بستگی دارد و نباید این وظیفه را مستقل از مجموعه فرمان و چرخ در نظر گرفت.
اجزای مرتبط با سگ دست فرمان
ساختار دقیق سگ دست و اجزای متصل به آن با توجه به برند و مدل لیفتراک متفاوت است. در بررسی این مجموعه، قطعات و بخش‌های زیر اهمیت دارند:
چرا سلامت سگ دست لیفتراک اهمیت دارد؟
سگ دست فرمان در حین کار در معرض تنش‌های مکانیکی مداوم قرار دارد. وزن دستگاه، نیروهای ناشی از حرکت و ترمزگیری و شتاب‌گیری، عبور از سطوح ناهموار و مانور با بار، همگی می‌توانند بر میزان تنش واردشده به این قطعه اثر بگذارند. به همین دلیل، سگ دست باید از استحکام ساختاری، مقاومت مناسب در برابر خستگی مواد و پایداری ابعادی برخوردار باشد.
آسیب‌دیدگی یا تغییر شکل سگ دست میتواند موقعیت هندسی چرخ و عملکرد اتصالات فرمان را مختل کند. از آنجا که لیفتراک‌ها در محیط‌های صنعتی، راهروهای محدود انبار و محل تردد کارکنان فعالیت میکنند، اختلال در هدایت دستگاه ممکن است خطر برخورد با قفسه‌ها، تجهیزات یا موانع را افزایش دهد. انتخاب قطعه سازگار و باکیفیت، همراه با سرویس و بررسی منظم مجموعه فرمان، به حفظ قابلیت اطمینان دستگاه و افزایش عمر مفید قطعات کمک میکند.

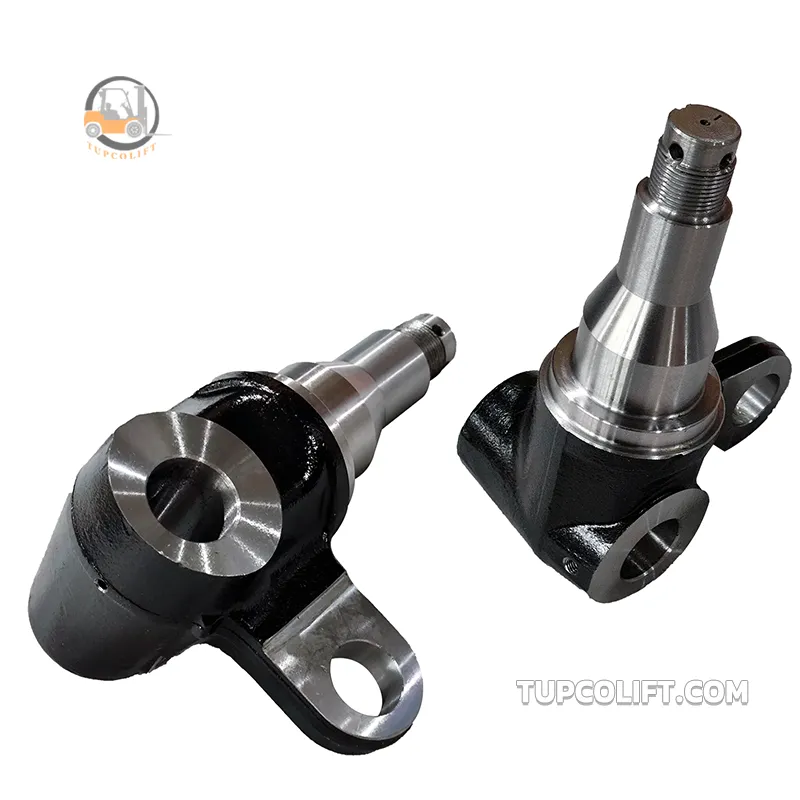

انواع سگ دست لیفتراک
سگ دست‌ها بر اساس نوع لیفتراک، طراحی محور فرمان، ابعاد، محل اتصالات و برند دستگاه با یکدیگر تفاوت دارند. برای مثال، سگ دست لیفتراک کوماتسو، سگ دست لیفتراک تویوتا و سگ دست لیفتراک آریا ممکن است از نظر شکل، ابعاد یا شماره فنی با یکدیگر متفاوت باشد. همچنین قطعه مناسب برای یک مدل از لیفتراک الزاماً روی مدل دیگر قابل نصب نیست؛ حتی اگر نام برند یکسان باشد.
در زمان سفارش، بهتر است علاوه بر برند، مدل دقیق دستگاه، شماره فنی قطعه قبلی و مشخصات محل نصب توسط کارشناسان ما بررسی شود. تطبیق قطعه با مشخصات فنی سازنده، از انتخاب اشتباه و بروز مشکل هنگام نصب جلوگیری میکند.
علائم خرابی سگ دست فرمان لیفتراک
خرابی سگ دست یا فرسودگی اجزای مرتبط با آن میتواند عملکرد سیستم هدایت لیفتراک را مختل کند. با این حال، نشانه‌های زیر همیشه به معنای خرابی خود سگ دست نیستند و ممکن است از شاهپین، بوشها، بلبرینگ چرخ، اتصالات فرمان، لاستیکها یا سیستم هیدرولیک ناشی شوند. برای تشخیص دقیق، مجموعه محور فرمان باید توسط فرد متخصص بررسی شود.
- ۱. لقی غیرعادی در مجموعه چرخ و فرمان: لقی بیش‌ازحد در مجموعه چرخ فرمانپذیر میتواند نشانه فرسودگی اتصالات محور فرمان باشد. این وضعیت ممکن است بر اثر ساییدگی بوش شاهپین، آسیب‌دیدگی محل قرارگیری آن، فرسودگی یاتاقانها یا خرابی سایر اتصالات ایجاد شود؛ بنابراین لقی به‌تنهایی خرابی سگ دست را ثابت نمی‌کند.
- ۲. لرزش یا ناپایداری هنگام حرکت: لرزش غیرعادی چرخهای فرمانپذیر یا احساس ناپایداری ممکن است به آسیب سگ دست، فرسودگی اتصالات فرمان، خرابی بلبرینگ چرخ یا مشکلات لاستیک مربوط باشد. در صورت مشاهده این نشانه، وضعیت سگ دست و سایر اجزای محور فرمان باید بررسی شود.
- ۳. صدای غیرعادی هنگام فرمانگیری: صدای تق‌تق، ضربه یا صداهای غیرعادی هنگام چرخاندن فرمان یا عبور از سطوح ناهموار ممکن است نشان‌دهنده لقی یا فرسودگی در مجموعه محور فرمان باشد. بوشها، شاهپین، سیبک‌ها و اتصالات مرتبط از جمله بخش‌هایی هستند که باید بررسی شوند.
- ۴. سایش نامتعارف لاستیک‌های فرمانپذیر: تغییر شکل سگ دست یا فرسودگی اتصالات آن میتواند موقعیت هندسی چرخ را تغییر دهد و احتمال سایش نامنظم لاستیک را افزایش دهد. البته تنظیم نبودن مجموعه فرمان، خرابی بلبرینگها و شرایط نامناسب کاری نیز می‌توانند باعث سایش غیرعادی شوند.
- ۵. دشواری در هدایت و تغییر جهت لیفتراک: مقاومت غیرعادی هنگام چرخاندن فرمان، گیرکردن مکانیزم یا تغییر نامنظم زاویه چرخ‌ها از نشانه‌هایی است که نیاز به بررسی سیستم فرمان دارد. این مشکل ممکن است ناشی از آسیب سگ دست یا شاهپین، فرسودگی اتصالات مکانیکی یا نقص در سیستم هیدرولیک فرمان باشد.
- ۶. مشاهده ترک، شکستگی یا تغییر شکل در بدنه: ترک‌خوردگی، شکستگی یا تغییر شکل بدنه سگ دست و آسیب‌دیدگی محل نصب شاهپین از مهم‌ترین نشانه‌های آسیب ساختاری هستند. در چنین شرایطی، لیفتراک باید از سرویس خارج شود و قطعه توسط تکنسین متخصص بررسی شود. استفاده مجدد از سگ دست آسیب‌دیده بدون تأیید فنی میتواند ایمنی مجموعه فرمان را به خطر بیندازد.
بازگشت به فهرست
چگونه سگ دست مناسب لیفتراک را انتخاب کنیم؟
برای انتخاب سگ دست لیفتراک، صرفاً به ظاهر قطعه یا نام برند اکتفا نکنید. سازگاری با مدل دستگاه و مشخصات فنی، کیفیت ساخت و سلامت محل‌های اتصال اهمیت زیادی دارد. پیش از خرید، موارد زیر را بررسی کنید:
سگ دست فرمان عرضه‌شده از سوی تاپکولیفت برای کاربردهای مرتبط با برندهایی مانند تویوتا، میتسوبیشی، کوماتسو، هلی، دوو دوسان، سهند و سپاهان ارائه شده است. با این حال، سازگاری نهایی باید بر اساس مدل دقیق لیفتراک و شماره فنی قطعه تأیید شود؛ زیرا مشخصات قطعات در مدل‌های مختلف یک برند نیز میتواند تفاوت داشته باشد.
نکات نگهداری و افزایش عمر سگ دست
برای حفظ عملکرد مطلوب سگ دست فرمان، بررسی منظم مجموعه محور فرمان و توجه به نشانه‌های فرسودگی ضروری است. در سرویس‌های دورهای، میزان لقی مجموعه چرخ و اتصالات، وضعیت شاهپین و بوشها و وجود ترک یا تغییر شکل در بدنه سگ دست بررسی شود.
قطعات متحرک مرتبط را مطابق توصیه‌های سازنده و برنامه سرویس دستگاه روانکاری کنید. همچنین در صورت مشاهده صدای غیرعادی، لرزش، دشواری در فرمانگیری یا سایش نامتعارف لاستیک، علت را در اولین فرصت بررسی کنید و تعویض قطعه را تنها پس از تشخیص فنی انجام دهید. نگهداری صحیح از سگ دست و اتصالات مرتبط، به حفظ دقت فرمان و کاهش احتمال خرابی‌های ثانویه کمک میکند.
مراحل کلی تعویض سگ دست فرمان لیفتراک
تعویض سگ دست فرمان به دانش فنی، ابزار مناسب و آشنایی با ساختار محور فرمان دستگاه نیاز دارد. مراحل دقیق بازکردن و نصب قطعه با توجه به برند، مدل و طراحی لیفتراک متفاوت است؛ بنابراین دستورالعمل تعمیراتی سازنده باید مرجع اصلی کار باشد. بهطور کلی، فرایند تعویض شامل مراحل زیر است:
- ۱. آماده‌سازی و ایمن‌سازی لیفتراک: دستگاه روی سطحی صاف و مقاوم متوقف شود، شاخک‌ها کاملاً پایین آورده شوند و اقدامات لازم برای جلوگیری از حرکت ناخواسته انجام گیرد.
- ۲. مهار و بلندکردن ایمن دستگاه: برای دسترسی به چرخ و محور فرمان، لیفتراک مطابق دستورالعمل سازنده و با تجهیزات بالابری و پایه‌های نگهدارنده دارای ظرفیت مناسب مهار و پشتیبانی شود.
- ۳. بازکردن چرخ و قطعات مرتبط: پس از ایمن‌سازی، چرخ و در صورت نیاز توپی چرخ و سایر قطعاتی که مانع دسترسی هستند، طبق دستورالعمل تعمیراتی باز شوند.
- ۴. جداسازی اتصالات فرمان: اتصالات مکانیکی متصل به بازوی سگ دست با ابزار مناسب جدا شوند و از واردکردن ضربه یا فشار نامناسب به قطعات سالم جلوگیری شود.
- ۵. بازکردن مجموعه شاهپین و سگ دست: پس از آزادسازی اتصالات و اجزای نگهدارنده، سگ دست طبق روش تعیین‌شده توسط سازنده از مجموعه محور جدا شود.
- ۶. بررسی قطعات مرتبط: پیش از نصب قطعه جدید، وضعیت شاهپین، بوشها، بلبرینگها، آب‌بندها و سایر اتصالات بررسی شود و قطعات فرسوده یا آسیب‌دیده مطابق مشخصات فنی دستگاه تعویض شوند.
- ۷. نصب سگ دست جدید: شماره فنی، ابعاد، محل اتصالات و سازگاری قطعه جایگزین با مدل لیفتراک کنترل شود. سپس قطعه مطابق دستورالعمل سازنده نصب و اتصالات با روش و گشتاور تعیین‌شده محکم شوند.
- ۸. بررسی عملکرد فرمان: پس از مونتاژ، اتصالات، لقی مجموعه، روانکاری نقاط موردنیاز و حرکت صحیح چرخهای فرمانپذیر بررسی شود. پیش از بازگشت دستگاه به سرویس، عملکرد فرمان باید طبق دستورالعمل سازنده آزمایش و تأیید شود.
با توجه به نقش سگ دست در کنترل و ایمنی لیفتراک، تعویض این قطعه باید توسط تکنسین واجد صلاحیت و مطابق دستورالعمل تعمیراتی مدل دستگاه انجام شود. در صورت مشاهده ترک، شکستگی یا تغییر شکل، استفاده از لیفتراک تا بررسی فنی و تأیید ایمنی نباید ادامه پیدا کند.
سوالات متداول سگ دست لیفتراک
سگ دست لیفتراک یکی از قطعات مجموعه محور فرمان است که وظیفه نگهداری مجموعه چرخ فرمانپذیر و فراهم‌کردن امکان تغییر زاویه آن را بر عهده دارد. این قطعه حرکت مکانیزم فرمان را به چرخ منتقل میکند و در کنترل مسیر حرکت، مانور دقیق و حفظ موقعیت صحیح چرخ نقش مهمی دارد.
در بسیاری از لیفتراکهای تعادلی رایج، سگ دست در دو انتهای محور فرمان عقب قرار دارد و از طریق شاهپین و اتصالات مربوط به محور متصل میشود. با چرخاندن فرمان، این قطعه حرکت میکند و زاویه چرخهای عقب را تغییر میدهد. البته محل نصب و ساختار آن به طراحی سیستم فرمان و مدل لیفتراک بستگی دارد.
لقی غیرعادی مجموعه چرخ و فرمان، لرزش یا ناپایداری هنگام حرکت، صدای تق‌تق هنگام فرمانگیری، سایش نامتعارف لاستیکها، دشواری در تغییر جهت و مشاهده ترک یا تغییر شکل در بدنه، از مهم‌ترین علائم احتمالی خرابی سگ دست یا اجزای مرتبط با آن هستند. این نشانه‌ها لزوماً خرابی خود سگ دست را ثابت نمی‌کنند و برای تشخیص دقیق باید مجموعه محور فرمان توسط فرد متخصص بررسی شود.
خیر. لقی غیرعادی چرخ فرمانپذیر ممکن است از فرسودگی بوشهای شاهپین، آسیب محل قرارگیری شاهپین، خرابی یاتاقانها یا بلبرینگها و فرسودگی سایر اتصالات فرمان ناشی شود. برای جلوگیری از تعویض غیرضروری قطعات، باید علت لقی بهصورت فنی مشخص شود و وضعیت سگ دست و اجزای مرتبط بهطور همزمان مورد بررسی قرار گیرد.
برای انتخاب سگ دست مناسب، برند و مدل دقیق لیفتراک، شماره فنی قطعه قبلی، ابعاد قطعه، محل قرارگیری شاهپین، محل نصب چرخ و بازوهای اتصال باید بررسی شوند. کیفیت ساخت، استحکام بدنه و شرایط کاری دستگاه نیز اهمیت دارند. پیش از ثبت سفارش، سازگاری قطعه جایگزین را با تأمین‌کننده یا تکنسین آگاه تأیید کنید تا احتمال خرید اشتباه و دوباره‌کاری در نصب کاهش یابد.
خیر. سگ دست لیفتراکهای یک برند نیز ممکن است بر اساس مدل دستگاه، طراحی محور فرمان، ابعاد و محل اتصالات، شماره فنی متفاوتی داشته باشد. برای مثال، قطعه مناسب لیفتراک کوماتسو یا تویوتا باید با مشخصات فنی همان مدل مطابقت داشته باشد. بنابراین، انتخاب قطعه صرفاً بر اساس نام برند یا شباهت ظاهری توصیه نمیشود.
شاهپین محور چرخش سگ دست را فراهم میکند و بوشها به هدایت حرکت و کنترل لقی مجموعه کمک میکنند. فرسودگی این قطعات میتواند باعث لقی چرخ، ایجاد صدای غیرعادی و اختلال در عملکرد فرمان شود؛ علائمی که ممکن است با خرابی خود سگ دست اشتباه گرفته شوند. به همین دلیل، هنگام بررسی خرابی یا تعویض سگ دست، وضعیت شاهپین، بوشها و سایر اتصالات نیز باید ارزیابی شود.
بررسی دورهای لقی مجموعه چرخ و اتصالات، کنترل وضعیت شاهپین و بوشها، بررسی بدنه از نظر ترک یا تغییر شکل و روانکاری قطعات متحرک مطابق توصیه سازنده، به نگهداری بهتر سگ دست کمک میکند. همچنین باید صداهای غیرعادی، لرزش، دشواری در فرمانگیری و سایش نامتعارف لاستیکها در اسرع وقت بررسی شوند تا از گسترش آسیب و خرابی قطعات مرتبط جلوگیری شود.
در صورت مشاهده ترک، شکستگی یا تغییر شکل بدنه سگ دست، باید لیفتراک را از سرویس خارج کرد و قطعه و مجموعه محور فرمان را به تکنسین متخصص سپرد. استفاده مجدد از قطعه آسیب‌دیده بدون بررسی و تأیید فنی میتواند ایمنی سیستم فرمان را به خطر بیندازد. تعویض قطعه نیز باید مطابق مشخصات فنی و دستورالعمل تعمیراتی سازنده انجام شود.
برای خرید سگ دست فرمان لیفتراک از تاپکولیفت، ابتدا برند و مدل دقیق دستگاه و در صورت امکان شماره فنی قطعه قبلی را آماده کنید. سپس برای استعلام قیمت و دریافت راهنمایی درباره انتخاب قطعه مناسب با تاپکولیفت تماس بگیرید و مشخصات دستگاه را اعلام کنید تا سازگاری قطعه با لیفتراک شما بررسی شود. تاپکولیفت با بیش از ۲۰ سال تجربه در صنعت قطعات یدکی لیفتراک، در زمینه تأمین قطعات و تجهیزات انبارداری فعالیت دارد.
خرید سگ دست لیفتراک از تاپکولیفت
انتخاب سگ دست مناسب، فقط خرید یک قطعه یدکی نیست؛ بلکه بخشی از حفظ عملکرد مطمئن سیستم فرمان و ایمنی لیفتراک به شمار می‌رود. تاپکولیفت با بیش از ۲۰ سال تجربه در صنعت قطعات یدکی لیفتراک، در زمینه تأمین تجهیزات انبارداری و قطعات موردنیاز لیفتراک فعالیت دارد و میتواند در مسیر انتخاب قطعه جایگزین متناسب با دستگاه به خریداران کمک کند.
برای خرید سگ دست لیفتراک، پیش از ثبت سفارش، برند، مدل دستگاه و در صورت امکان شماره فنی قطعه را آماده داشته باشید تا سازگاری محصول با لیفتراک شما دقیق‌تر بررسی شود. این کار احتمال انتخاب اشتباه، دوباره‌کاری در نصب و توقف غیرضروری دستگاه را کاهش میدهد.
برای استعلام قیمت و دریافت راهنمایی درباره خرید سگ دست فرمان لیفتراک، با تاپکولیفت تماس بگیرید و مشخصات لیفتراک خود را اعلام کنید تا قطعه متناسب با مدل دستگاه بررسی شود.
